【自己満企画:第4回】「強化段ボール」でどこでも持ち運べる簡易ギタースタンドを作ってみた!

ブログサムネイル
前回の反省点を踏まえて再設計しました。

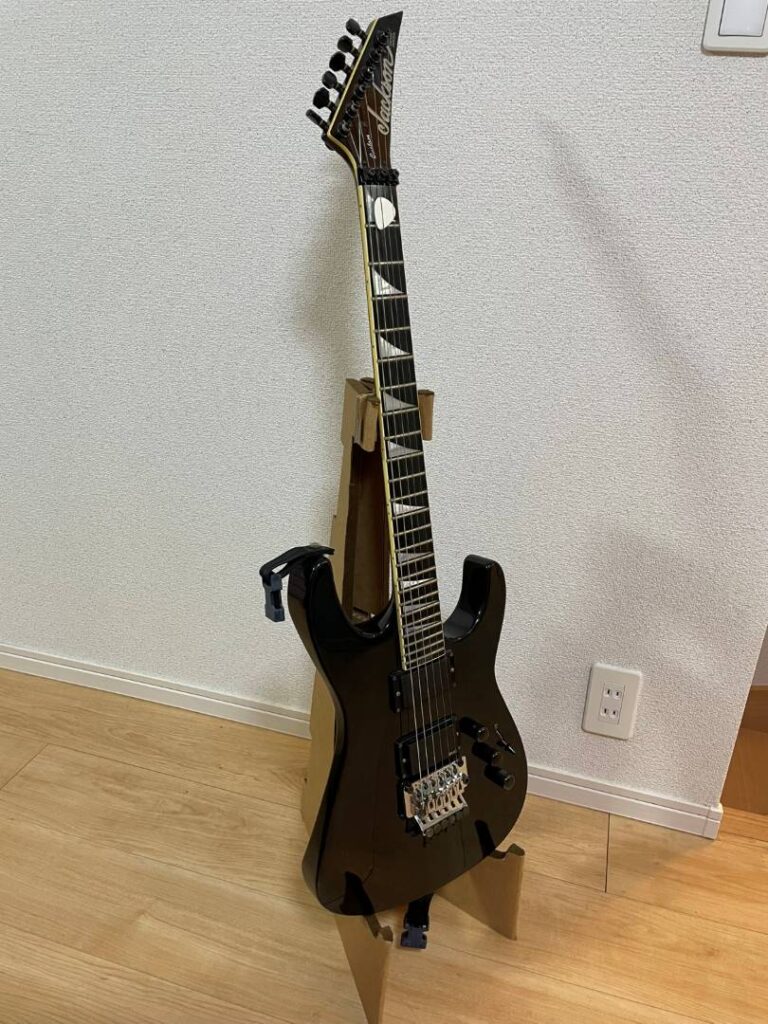

ギターを置いた様子

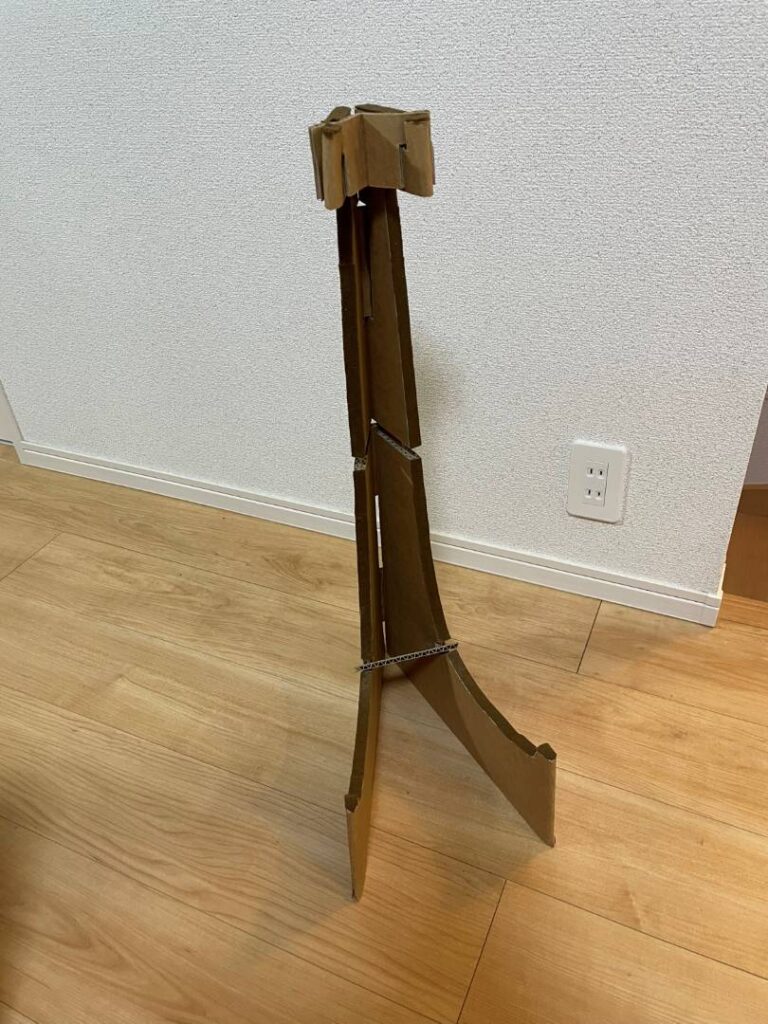

ギターをのけた様子
バランスはとてもしっかりして良い感じです。
強化段ボールの2重構造の躯体はとてもしっかりして安心感があります。

安定性を実現した「開き防止クサビ」と楽器を守るクッションの工夫

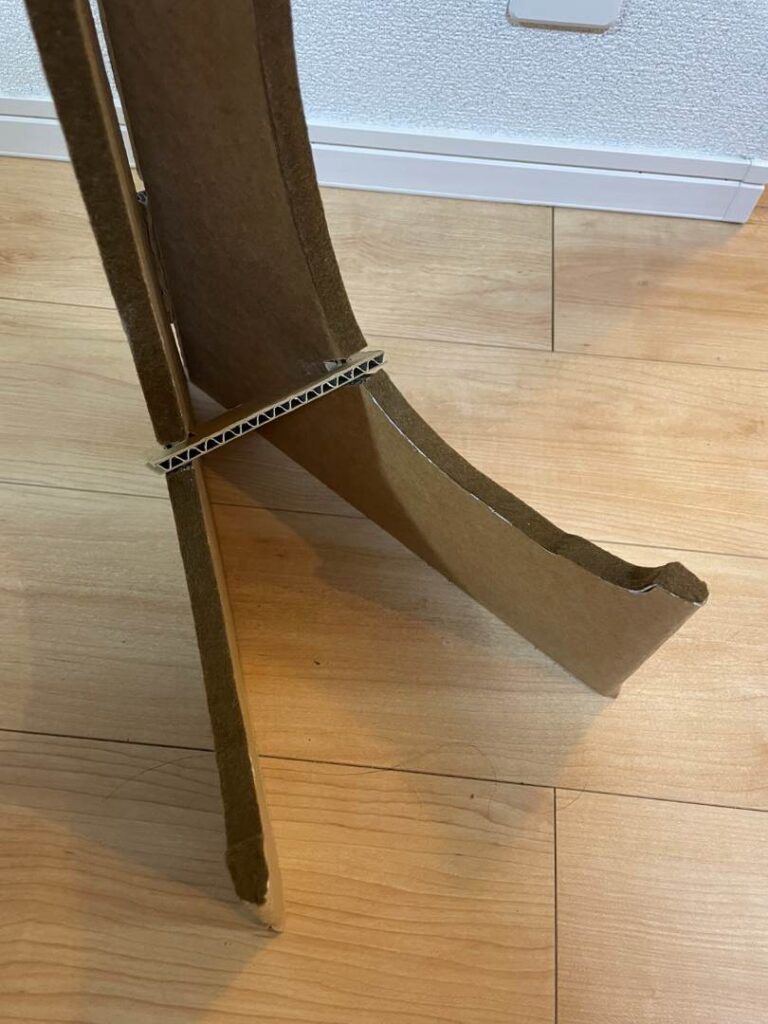

開きくさび

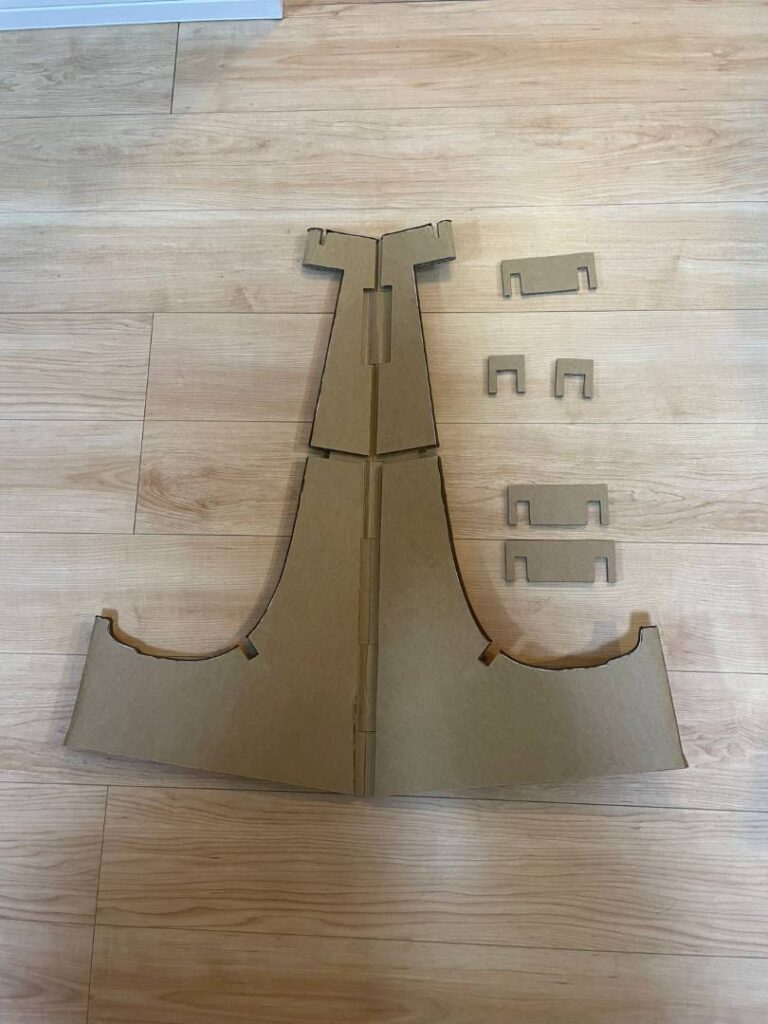

ばらした様子
今回の修正部分で一番肝心なところは開き防止のクサビを入れたことです。
前回までの設計ではなかったのですが、ギターを置いてみたところ、重さで土台が開いて全然安定しなかったので下部分に入れました。これがないと全然安定しなかったです。
ボディが大きいギターでもう少し広げたい場合はクサビのサイズを長くすれば対応出来ます。
 小口の部分はギターが直接触れる部分になるのでクッション両面テープの上にフェルトを貼りました。もうちょっと奇麗に仕上げたかったのですが、ご容赦ください。フェルトは素人が制作するには割と加工しやすかったです。

意外なメリットがあった背面設計

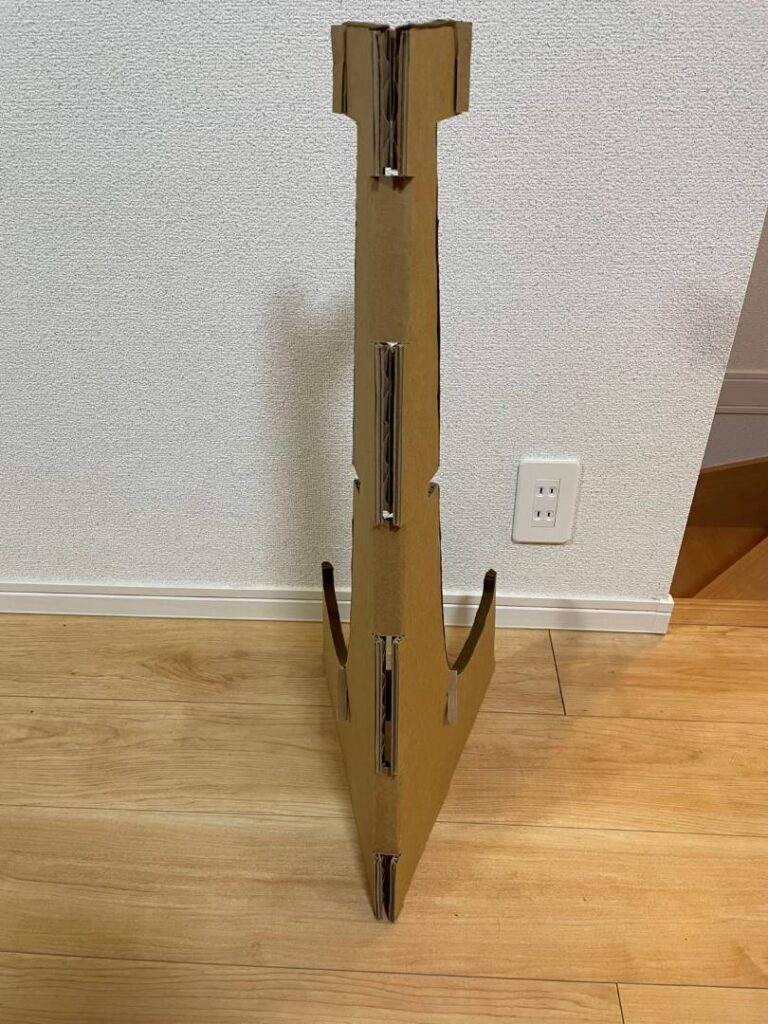

背面の様子
背面は左右繋がっている部分を長くして背面の段ボール断面を気にならなくしました。さらにその部分を長くしたことによって躯体の安定度が増しました。これは別に計算したわけではなかったのでうれしい誤算でした。

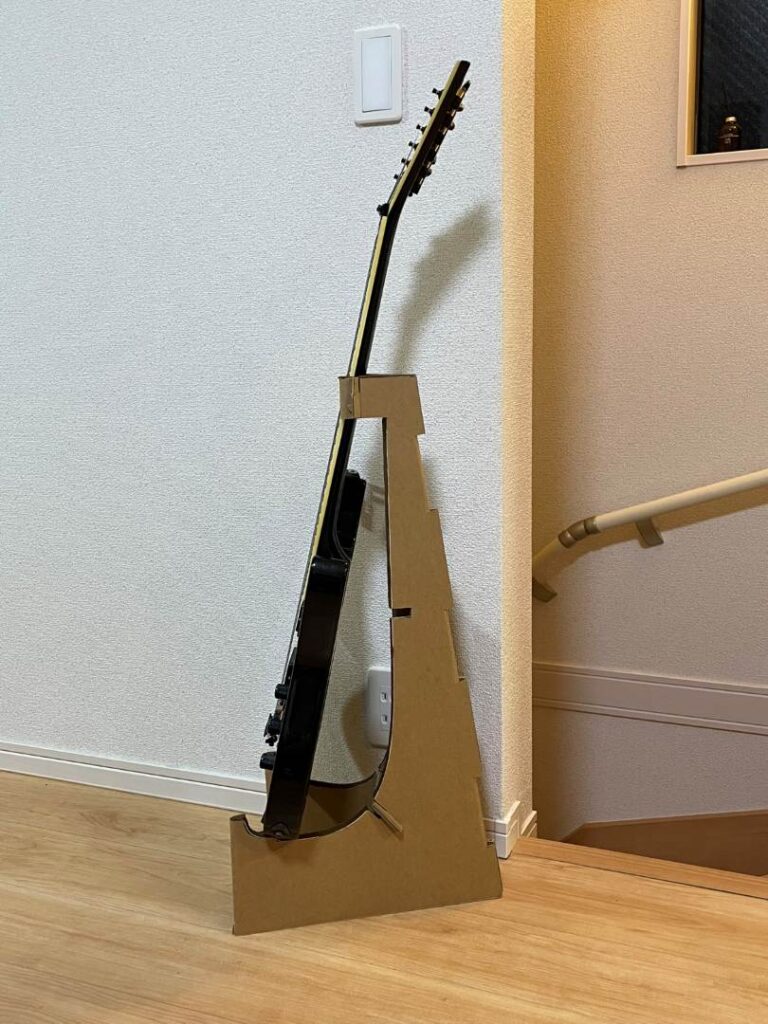

横からの写真
背面は斜めにしてよかったです。横から見たら三角形になって加重バランスが良いように見えて安心感があります。

持ち運びを実現した折りたたみ構造

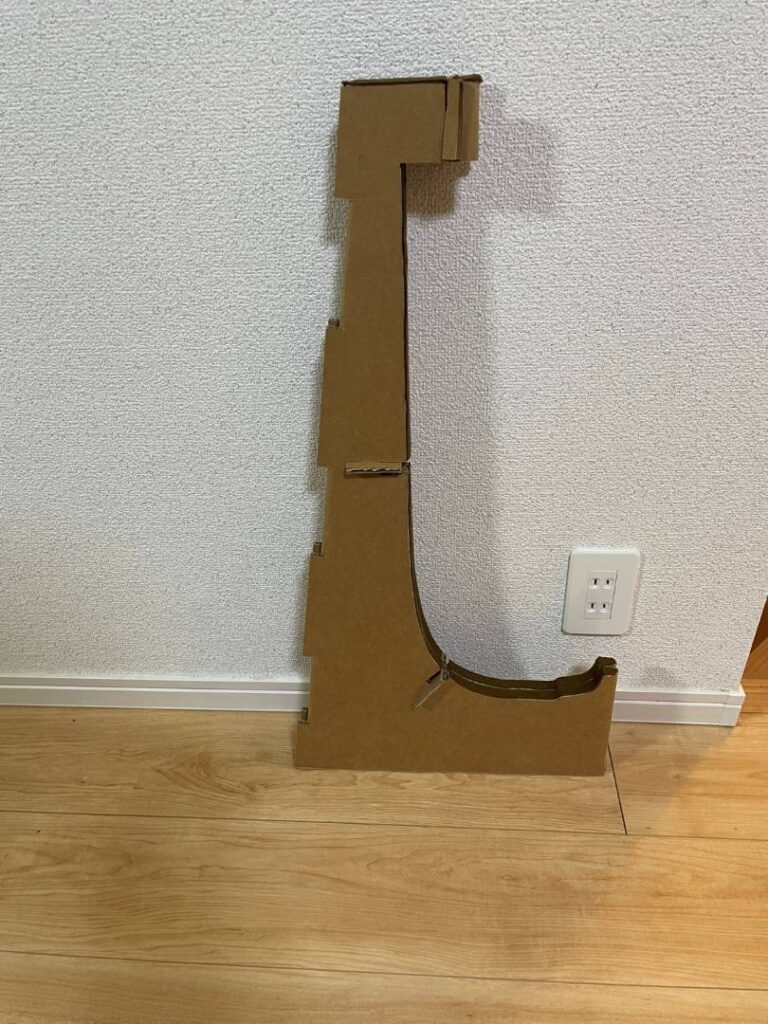

畳んだ様子

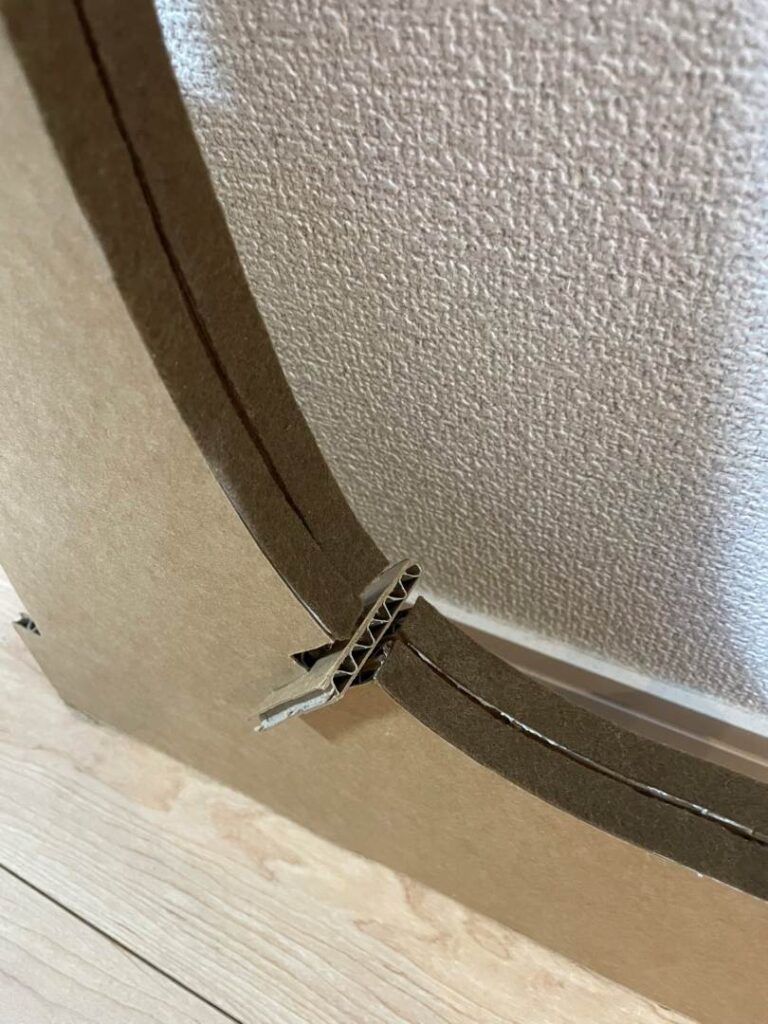

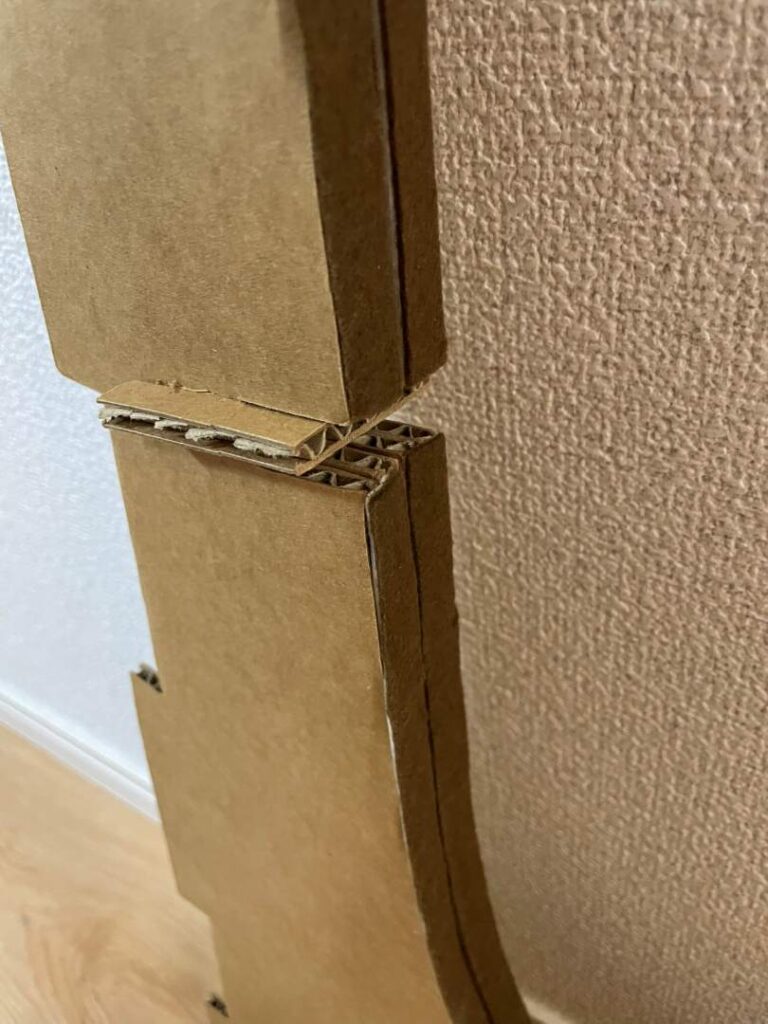

くさび
くさび
折りたたんだ状態です。開き防止でそれ用のクサビを2カ所入れてます。平らになるのでギターケースに入れて持ち運びができます。←これがしたかった!

今後の改良とものづくりの楽しみ

今回残念だったところは、サイズがエレキギター専用になってしまったところです。奥行きが100mmぐらいあるアコースティックギターは置けるのは置けましたが、ボディが躯体に干渉して安定しなかったです。
あと強化段ボールの面の風合いは私は結構好きなので今回はそのままにしていますが、好きな柄のシートを貼ってもいいかもしれません。

以上で簡易ギタースタンドの製作は完成となります。
突き詰めて考えればまだまだ改良点はありますが、設計素人が思い付きで作ってみた割には結構良い出来になってホッとしています。

また思いついたら色々なものを作っていきたいと思います。よろしくお願いします。
